不銹鋼板為什么要做探傷檢驗
發表時間：2019-05-30 06:22:50?? 點擊數：1095
對用于核設備、壓力容器、鍋爐、壓縮氣包等不銹鋼板必須要做超聲波探傷檢測，通過超聲波檢測，可以測出不銹鋼板用肉眼無法看到的裂紋、夾雜、折疊、氣孔、砂眼等檢測、定位、評估和診斷。

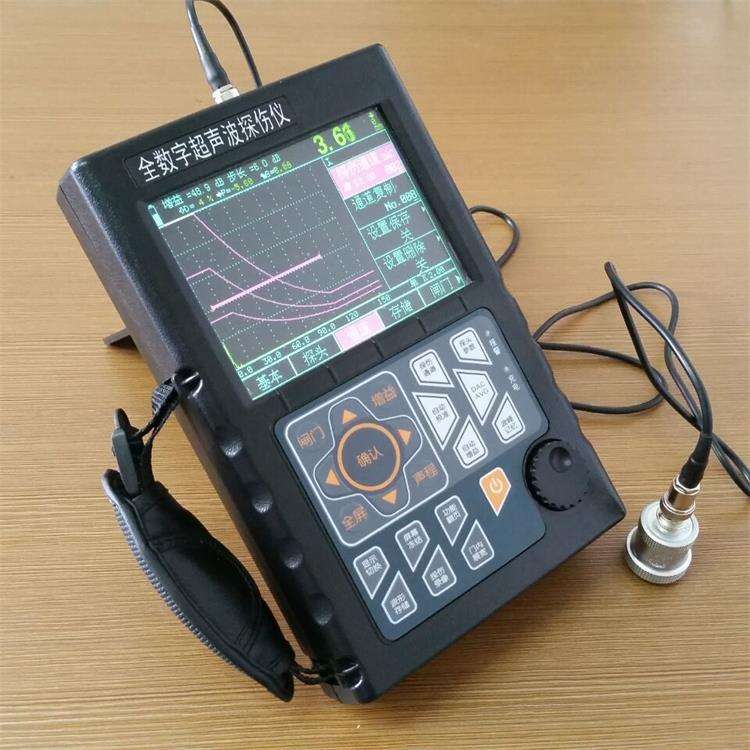

超聲波探傷是利用超聲能透入不銹鋼材料的深處，并由一截面進入另一截面時，在界面邊緣發生反射的特點來檢查零件缺陷的一種方法，當超聲波束自不銹鋼表面由探頭通至不銹鋼內部，遇到缺陷與不銹鋼底面時就分別發生反射波，在熒光屏上形成脈沖波形，根據這些脈沖波形來判斷缺陷位置和大小。
超聲波探傷作為無損檢測檢測方法之一，是在不破壞加工表面的基礎上，應用超聲波儀器或設備來進行檢測，既可以檢查肉眼不能檢查的工件內部缺陷，也可以大大提高檢測的準確性和可靠性。
利用超聲波探傷，主要有穿透法探傷和反射法探傷兩種方式。
1.穿透法探傷：使用兩個探頭，一個用來發射超聲波，一個用來接收超聲波。檢測時，兩個探頭分置在工件兩側，根據超聲波穿透工件后能量的變化來判別工件內部質量。
2.反射法探傷：高頻發生器產生的高頻脈沖激勵信號作用在探頭上，所產生的波向工件內部傳播，如工件內部存在缺陷，波的一部分作為缺陷波被反射回來，發射波的其余部分作為底波也將反射回來。根據發射波、缺陷波、底波相對于掃描基線的位置可確定缺陷位置；根據缺陷波的幅度可確定缺陷的大小；根據缺陷波的形狀可分析缺陷的性質；如工件內部無缺陷，則只有發射波和底波。
鋼結構的驗收標準是依據GB50205- 2001《鋼結構工程施工質量驗收規范》來執行的。標準規定：對于圖紙要求焊縫焊接質量等級為一級時評定等級為Ⅱ級時規范規定要求做100%超聲波探傷；對于圖紙要求焊縫焊接質量等級為二級時評定等級為Ⅲ級時規范規定要求做20%超聲波探傷；對于圖紙要求焊縫焊接質量等級為三級時不做超聲波內部缺陷檢查。
通過超聲波檢測，可以測出不銹鋼板用肉眼無法看到的裂紋、夾雜、折疊、氣孔、砂眼等檢測、定位、評估和診斷。
