不銹鋼的耐熱性能是指高溫下不銹鋼仍能保持其優良的物理機械性能，常用的耐熱不銹鋼有310S,309S,304H,316H,409L等不銹鋼材料。

碳對不銹鋼耐熱性的影響：碳在奧氏體不銹鋼中是強烈形成并穩定奧氏體且擴大奧氏體區的元素。碳形成奧氏體的能力約為鎳的30倍，碳是一種間隙元素，通過固溶強化可顯著提高奧氏體不銹鋼的強度。碳還可提高奧氏體不銹鋼在高濃氯化物(如42%MgCl2沸騰溶液)中的耐應力耐腐蝕的性能。

但是，在奧氏體不銹鋼中，碳常常被視為有害元素，這主要是由于在不銹鋼的耐蝕用途中的一些條件下(比如焊接或經450~850℃加熱)，碳可與鋼中的鉻形成高鉻的Cr23C6型碳化合物從而導致局部鉻的貧化，使鋼的耐蝕性特別是耐晶間腐蝕性能下降。因此。60年代以來新發展的鉻鎳奧氏體不銹鋼大都是碳含量小于0.03%或0.02%超低碳型的，可以知道隨著碳含量降低，鋼的晶間腐蝕敏感性降低，當碳含量低于0.02%才具有最明顯的效果，一些實驗還指出，碳還會增大鉻奧氏體不銹鋼的點腐蝕分傾向。由于碳的有害作用，不僅在奧氏體不銹鋼冶煉過程中應按要求控制盡量低的碳含量，而且在隨后的熱、冷加工和熱處理等過程中也在防止不銹鋼表面增碳，避免鉻的碳化物析出。

耐腐蝕性當鋼中鉻量原子數量不低于12.5%時，可使鋼的電極電位發生突變，由負電位升到正的電極電位。阻止電化學腐蝕。

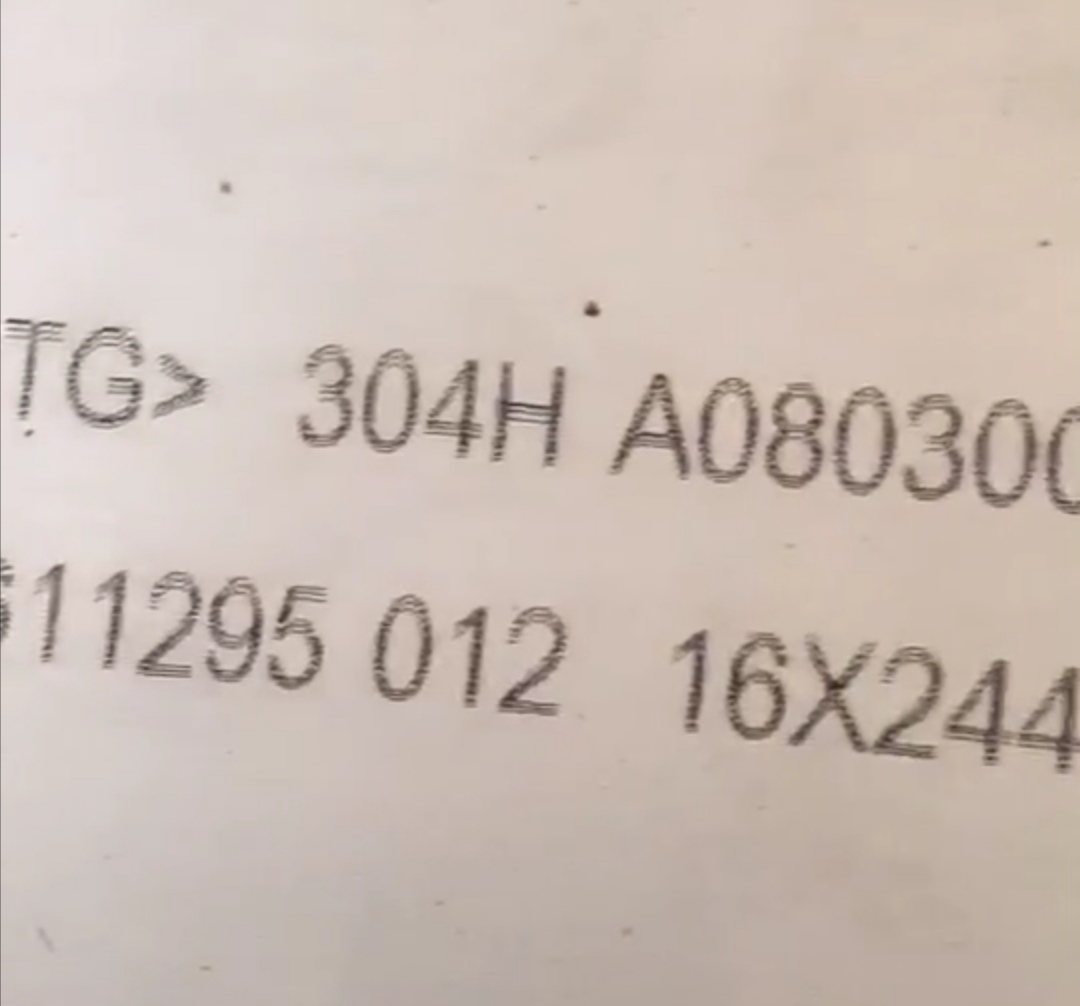

304H不銹鋼化學成份：
碳 C ：0.04-0.10    硅 Si：≤1.00   錳 Mn：≤2.00   硫 S ：≤0.030   磷 P ：≤0.045
鉻 Cr：18.00~20.00   鎳 Ni：8.00～11.0

304H不銹鋼力學性能：
抗拉強度 σb (MPa)：≥520
條件屈服強度 σ0.2 (MPa)：≥205
伸長率 δ5 (％)：≥40
斷面收縮率 ψ (％)：≥60
硬度 ：≤187HB≤90HRB≤200HV
304H對照我國牌號為：07Cr19Ni10

304H不銹鋼GB24511標準的國內代號：S30409
