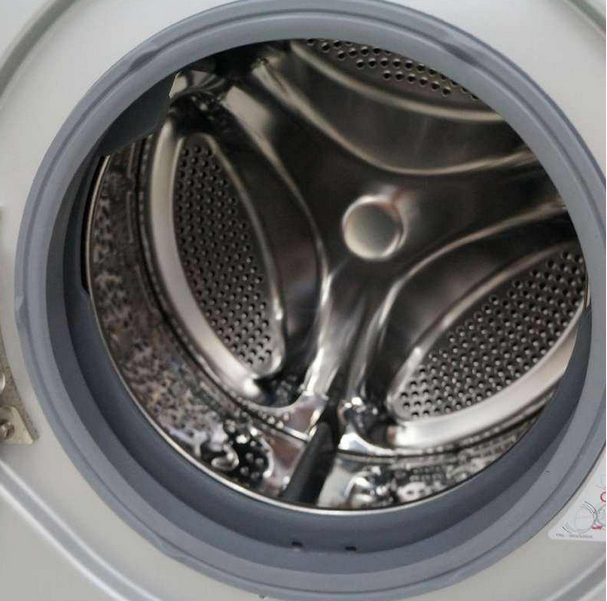

430不銹鋼在洗衣機桶身的應(yīng)用

零部件要求：有一定強度、表面光潔、良好的抗化學(xué)腐蝕性和潮濕環(huán)境耐腐蝕性。

材料要求：表面光潔、良好的耐腐蝕性，良好的焊接性能。

不銹鋼推薦材料：
（1）耐腐蝕性能遠優(yōu)于普通的430鐵素體不銹鋼，具有良好的力學(xué)性能、成型性能、焊接性能，滿足洗衣機行業(yè)要求，光亮BA表面，增加洗衣機內(nèi)筒的美觀效果，鐵素體不銹鋼B430LNT，0.4-0.8mm。

（2）具有光譜抗菌性，對大腸桿菌、金黃色葡萄球菌等殺滅率均在99%以上，表面磨損后仍能保持良好的抗菌性能，力學(xué)、耐腐蝕、冷熱加工、焊接等性能于430不銹鋼相當(dāng)，抗菌鐵素體不銹鋼B430LKJ，0.4-0.8mm。

不銹鋼廠家其他400系材料特性：

一、409L不銹鋼是低碳409
國標牌號：00Cr11Ti
化學(xué)成分：碳C：≤0.03  錳Mn：≤1.00  硅Si：≤1.00  鉻Cr：10.5~11.75  鎳Ni：≤0.50
磷P：≤0.045  硫S：≤0.03   鈦Ti：(0~0.75)
使用性能：11.3Cr-0.17Ti-低C、N 因添加了Ti元素，故其高溫耐蝕性及高溫強度較好。 汽車排氣管、熱交換機、集裝箱等在焊接后不熱處理的產(chǎn)品。

二、410L不銹鋼
國標牌號：00Cr12
化學(xué)成份：碳C :≤0.030  硅Si:≤1.00  錳Mn:≤1.00   硫S :≤0.030   磷P :≤0.035
鉻Cr:11.00～13.00   鎳Ni:允許含有≤0.60
力學(xué)性能：抗拉強度 σb (MPa)：≥265   條件屈服強度 σ0.2 (MPa)：≥196
伸長率 δ5 (%)：≥22         斷面收縮率ψ (%)：≥60
硬度 ：≤183HB
熱處理規(guī)范：退火700～820℃空冷或緩冷。
金相組織：組織特征為鐵素體型。
使用性能：13Cr-低C 在410鋼的基礎(chǔ)上，降低了含C量，其加工性，抗焊接變形，耐高溫氧化性優(yōu)秀。 機械構(gòu)造用件，發(fā)動機排氣管，鍋爐燃燒室，燃燒器。
